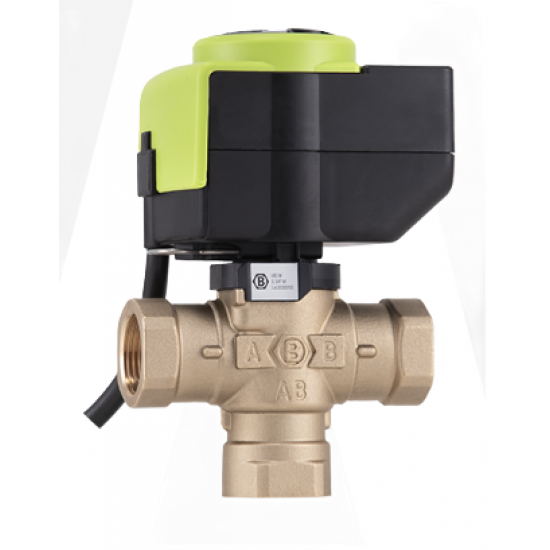

Vana De Deviatie 3 Cai si Servomotor 1" - Barberi

Descriere:

    Vanele zonale cu rotor motorizat de la Barberi sunt utilizate pentru managementul zonelor sistemelor de încălzire și climatizare.

    Sunt utilizate în sistemele de încălzire centrală,unde sunt montate cazane murale, cazane pe combustibil solid și/sau pompe de căldură. Corpul vanei dispune de tehnologia Soft-Torque, caracterizată printr-un design patentat și materiale cu frecare foarte redusă, care permit o rotație rapidă și lină în doar 8 secunde. Cuplajul rapid cu clips, butonul pentru acționare manuală, microîntrerupătorul auxiliar, cablul integrat, compactitatea generală, designul ergonomic și cuplul rezistent redus fac ca vana sa fie un produs ușor de utilizat și cu economie de energie ridicată.

    Vana cu 3 căi poate fi utilizată și ca vană de deviere, deoarece căile AB-A și AB-B au același coeficient de debit Kv.

Date Tehnice Servomotor:

• Interval temperatură de lucru: 0 (fără îngheț)–90 °C
• Presiune maximă de lucru: 10 bar
• Presiune diferențială maximă: 1 bar
• Fluide acceptate: apă pentru sisteme termice, soluții de glicol (max. 30%)
• Conexiuni filet: 1" ISO 228, EN 10226-1; capete de compresie EN 1254-2
•

• Clasă de protecție/Protecție electrică: IP 44/Clasa II
• Putere contact microîntrerupător auxiliar: 1 SPST, 6(1) A-230 V
• Configurație din fabrică:

- 3 căi: actuator pe B, vană cu calea AB-B deschisă

Date Tehnice Actuator:

• Timp de funcționare: 8 s
• Alimentare electrică: 230±10% V c.a./50–60 Hz
• Consum de energie: 6 VA
• Tip comandă: revenire automată în poziția ARP
• Număr poli: 4
• Lungime cablu: 0,9 m, integrat

Componenta Materiale:

• Corp robinet: alamă EN 12165 CW617N
• Obturator: alamă EN 12164 CW614N
• Suport garnitură: polipropilenă (PP)
• Garnitură: NBR
• Carcasă servomotor: PA6
• Placă pentru conectarea servomotorului

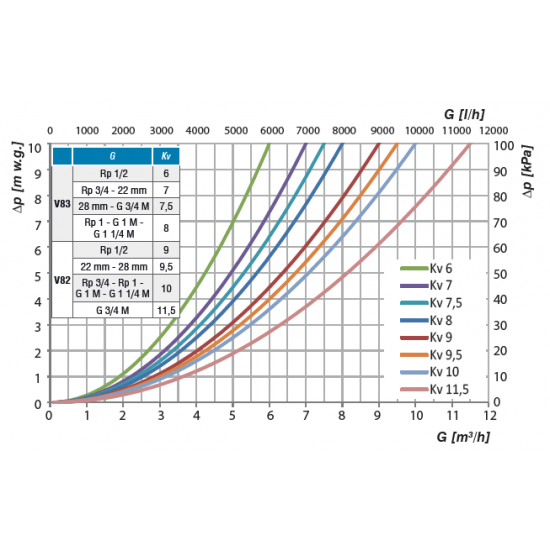

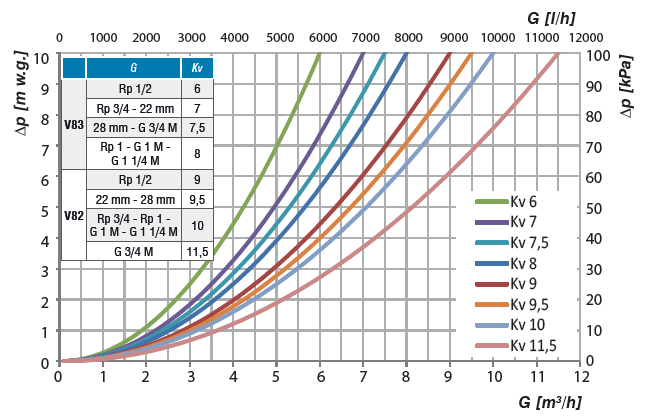

Diagrama:

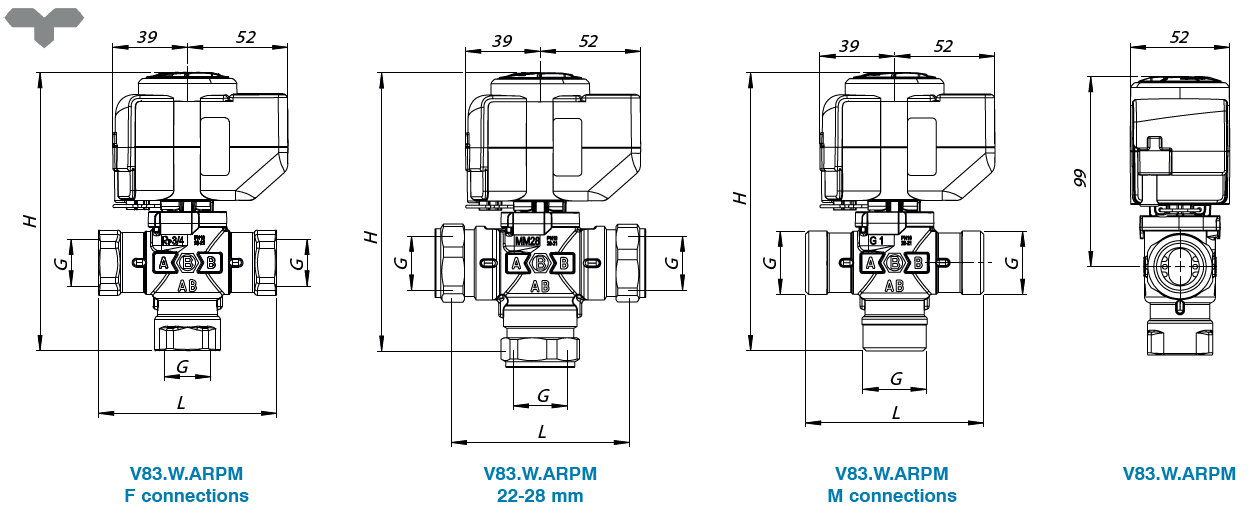

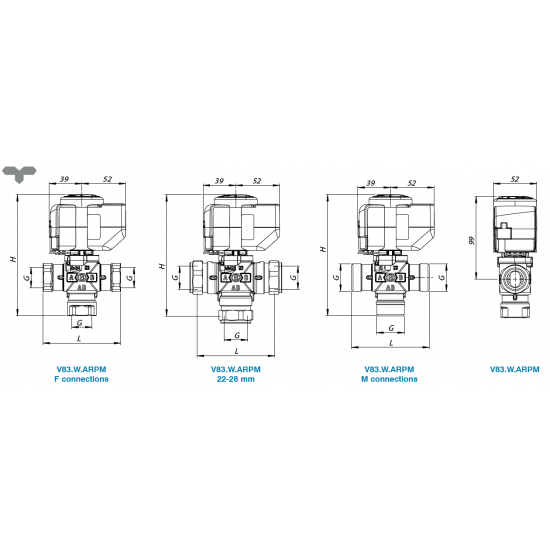

Dimensiuni:
