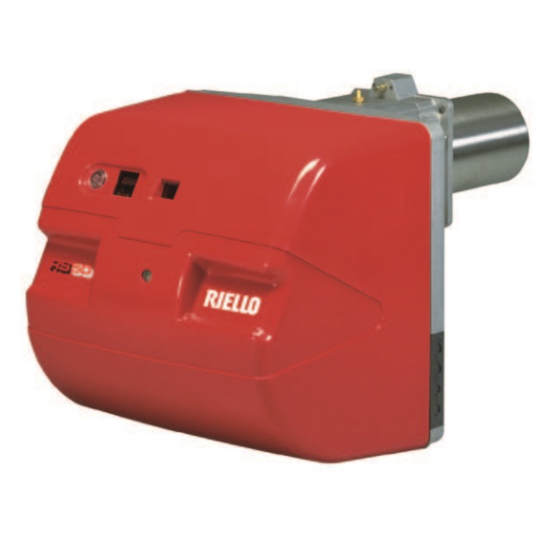

Arzator pe Gaz Riello RS 50 TC - doua treapte progresive Putere 115/295-600 Kw

Descriere :

Arzator pe Gaz Riello RS 50 TC - doua treapte progresive, tun scurt,  Putere: 115/295-600 Kw

     Arzătoarele din seria RS sunt arzătoare monobloc pe combustibil gazos, cu aer insuflat şi funcţionare în două trepte care au fost realizate pentru folosirea lor pe cazane de încălzire centrală cu apă caldă sau apă supraîncălzită, generatoare de aer cald sau pe cazane de abur. Sunt echipate cu tablou de comandă electronic cu auto-diagnoză: contorizează orele de funcţionare, identifică cauza disfuncţionalităţilor. Funcţionează cu zgomot redus ca urmare a faptului că circuitul de aer este realizat din materiale fonoizolatoare. Seria RS acoperă o plajă de puteri cuprinsă între 81 – 2290 kW

    Variante Constructive din Gama RS:

• RIELLO RS – două trepte de funcţionare progresive;
• RIELLO RS/M – funcţionare în două trepte progresive sau modulant (necesar kit de modulaţie).

    Seria Riello RS este disponibilă în zece modele diferite, cu o putere variind de la 81 la 2290 kW.

    Toate modelele folosesc aceleași componente proiectate de Riello pentru seria Riello RS. Nivelul înalt de calitate garanteaza siguranta in exploatare . Arzatoarele Riello RS sunt echipate cu au fost dotate cu microprocesor prevăzut cu funcţie de auto-diagnoză.

    In dezvoltarea acestor arzatoare s-a acordat o atentie deosebita reducerii zgomotului, usurintei de instalare si reglare, obtinerii unei dimensiuni cat mai mici pentru a se incadra in orice tip de centrala disponibila pe piata.

    Toate modelele sunt aprobate de standardul european EN 676 și sunt conforme cu directivele europene pentru compatibilitate electromagnetica, alimentare electrica cu tensiune joasa si eficienta.

    Toate arzatoarele Riello RS sunt testate inainte de a iesi din fabrica.

Arzatorul Riello RS se poate monta pe:

• Cazane apa calda,
• Cazane de abur
• Cabine de vopsire,
• Generatoare aer cald,
• Generatoare de abur,
• Generatoare cu ulei diatermic,
• Cuptoare de paine-panificatie,
• Uscatoare de tutun,
• Uscatoare de legume si fructe,
• Uscatoarede cherestea

Aplicatii (domenii de utilizare): incalzire centrala, vopsire in camp electrostatic, cazane de abur, cazane cu ulei diatermic, incalzire cu aer cald, topire bitum, incalzire lichide in tancuri prin conducte imersate, incalzire sere, panificatie, pasteurizare lapte, uscare tutun, uscare legume si fructe.

Caracteristici Constructive:

• Arzator de gaze monobloc automatizat
• Doua trepte de funcţionare progresive
• Dimensiuni compacte
• Carcasa metalica si capac de protectie cu izolatie fonica
• Complet automatizat : programator automat de ardere cu functii de autodiagnosticare
• Automat pentru controlul flăcării cu microprocesor şi autodiagnoză
• Ventilator centrifugal de înaltă performanţă cu emisii reduse de zgomot
• Tun cu lungime scurta sau lunga in funtie de necesitati - model TC sau TL
• Clapetă de aer închisă complet în poziţie de stand by pentru reducerea la minimum a pierderilor de energie
• Clapetă de reglare a debitului de aer şi clapetă de reglare a debitului de gaz în treptele 1 şi 2 acţionate de un servomotor cu camă variabilă
• Comutator manual pentru selectarea treptelor 1 sau 2
• Cap de ardere din otel inox rezistent la temperaturi inalte
• Cap de ardere conic
• Electrozi de aprindere
• Electrod de ionizare
• Distribuitor de gaz
• Disc stabilizator de flacara
• Fereastră pentru inspecţie flacara
• Presostat de presiune minimă a aerului care comandă oprirea arzătorului în cazul disfuncţionalităţilor ventilatorului
• Poate funcţiona pe GPL cu ajutorul unui kit de transformare
• Stabilitate mare a flacarii
• Temperatură maxima de lucru: 40ºC
• Dispunere rationala a componentelor si accesibilitate usoara pentru operatiile de montare, reglare si intretinere.
• Functioneaza impreuna cu o rampa de gaz multibloc cu urmatoarele caracteristici: Filtru,  Stabilizator de presiune, Presostat de presiune minimă gaz, Ventil de siguranta, Regulator de presiune, Ventil de reglaj

Rampe de Gaz Multibloc Compatibilie:

• MBD 407 (MBDLE 407) + Adaptor Rampa 3000824, Cod RIELLO 3970553, Racord 3/4"
• MBD 410 (MBDLE 410) + Adaptor Rampa  3000824, Cod RIELLO 3970554, Racord 1 - 3/4"
• MBD 412, Cod RIELLO 3970144, Racord 1 1/4"
• MBD 412 CT, Cod RIELLO 3970197, Racord 1 1/4"
• MBD 415 (MBDLE 415), Cod RIELLO 3970180, Racord 1 1/2"
• MBD 415 CT, Cod RIELLO 3970198, Racord 1 1/2"
• MBD 420 + Adaptor Rampa 3000822, Cod RIELLO 3970181, Racord 2"
• MBD 420 CT + Adaptor Rampa 3000822, Cod RIELLO 3970182, Racord 2"
• MBC 1200 SE 50 + Adaptor Rampa 3000822, Cod RIELLO 3970221, Racord 2"
• MBC 1200 SE 50 CT + Adaptor Rampa 3000822 , Cod RIELLO 3970225, Racord 2"

Presiunea maximă a gazului la intrarea în rampele de tip Multibloc este de 300 mbar, iar la cele de tip Compus este 500 mbar.

Dispozitivul de control al etanşeităţii, dacă nu este montat pe rampă, poate fi montat ulterior ca accesoriu.

Rampa de Gaz si Accesoriile pentru modulare se comanda si se livreaza separat.

Echipament standard:

• Conector pentru legaturi electrice,
• Flansa si Garnitura termoizolanta pentru montarea pe cazan,
• Suruburi si Piulite pentru montaj,
• Carte Tehnica cu instructiuni de montaj, reglare, punere in functiune si intretinere.

Tipuri Constructive din Seria RS :

• RS 34 MZ 45/125÷390 kW
• RS 44 MZ 80/203÷550 kW
• RS 50 115/290÷600 kW
• RS 64 MZ 150/400÷850 kW
• RS 70 192/465÷814 kW
• RS 100        232/698÷1163 kW
• RS 130        372/930÷1512 kW
• RS 150        300/900÷1850 kW
• RS 190      470/1279÷2290  kW

Date Tehnice Arzatoare Pe Gaz Seria RS:



(1) Rotor Centrifugal cu pale inclinate inapoi     (4) 1/50-60/230~(±10%)

(2) Rotor Centrifugal cu pale inclinate inainte     (5) 3/50/230-400~(±10%)

(3) 1/50/230~(±10%)               (6) 3/50-60/230-400~(±10%)
